产品概述：

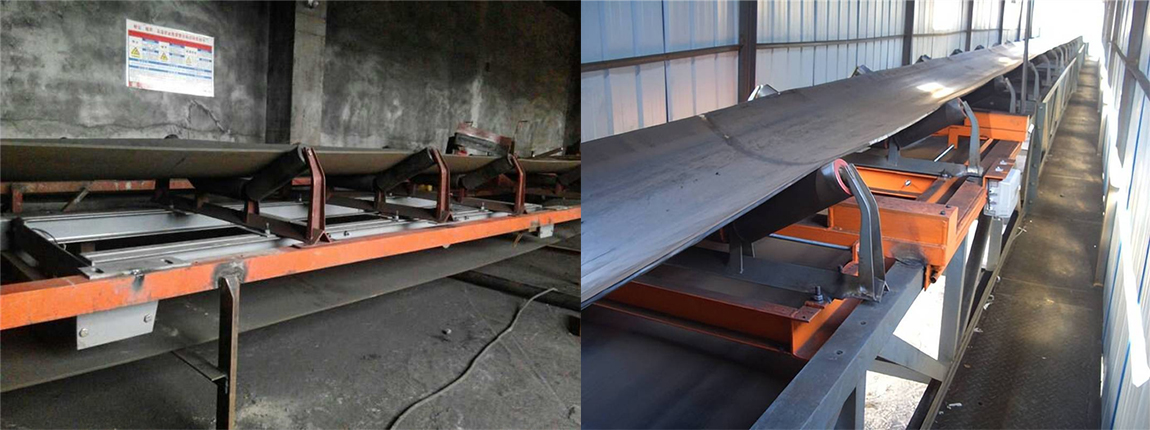

通过式电子皮带秤又称皮带输送机自动计量秤是我公司在引进消化和吸收国外先进技术的基础上推出的新型计量设备。该 机可以很方便的安装在正在使用的输送皮带机上，在不影响其输送功能的同时，可以对通过皮带输送的散碎状物料重量进行自 动计量的专用设备，具有结构简单、称量准确、使用方便、维护量少等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大 气腐蚀环境。广泛地应用于建材、电力、煤炭、矿山、冶金、化工、粮食、港口、码头等行业，主要技术指标达到国外同类产 品先进水平。

工作原理及系统组成：

ICS系列电子皮带秤由四个主要部分组成：称重架、称重桥、速度传感器和积算仪。

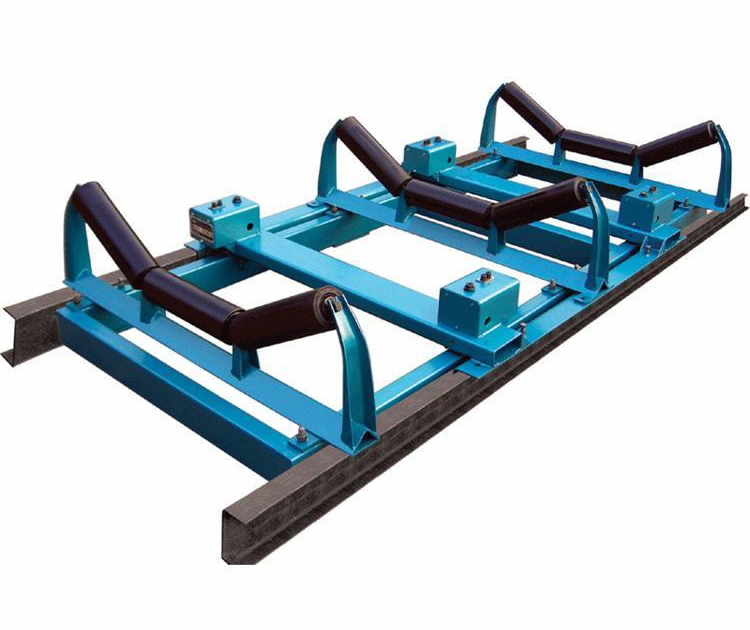

两个装有载荷传感器的称重架，安装于输送机的纵梁上，称重桥在称重架上，称重桥上安装称重托辊，上述的机械机构检 测皮带上的物料重量，产生一个正比于皮带载荷的输出信号。

速度传感器直接联在其中一个称重架上，并拖压在返程的皮带背面，提供一系列脉冲，每个脉冲表示一个皮带运动单位距 离，脉冲的频率正比于皮带速度。

积算仪从载荷传感器和速度传感器接收信号，通过积算仪内部的微处理的相应运算把皮带运行和皮带载荷相乘，通过对时 间的计算，产生一个瞬时流量值及累计总量，瞬时流量和累计总量转换成选定的工程单位(公斤，吨，磅),分别在显示器上 显示出来。

特点：

◆很方便的安装在正在使用的带式输送机上

◆采用高速脉冲测速传感器精确测置运输皮带线速度

◆采用高精度金属密封荷重传感器，测里精度高，稳定性好

◆随机电控系统具有多种不同形态可供不同的用户选择

◆直接在原有运输皮带上改造，安装、维护方便

◆适用于500~2000mm 宽的输送皮带

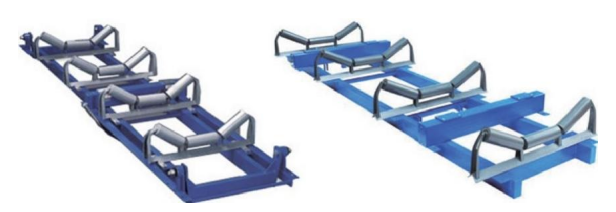

◆根据用户使用现场的情况，有单托辊、双托辊、三托辊和四托辊可选

皮带宽度：500-2200mm

皮带速度：0.1-4m/s

计量枯度：±1%

电源：～220V 50Hz

流量上限：继电器触点输出

流量下限：继电器触点输出

吨脉冲：可任意设定累计单位

瞬时流量：Kg/分(4 - 20mA)

组合式秤体、多辊或单辊结构、称重机构
